對于無線膠訂中工藝注意要點！
2021-04-16 已有139人瀏覽

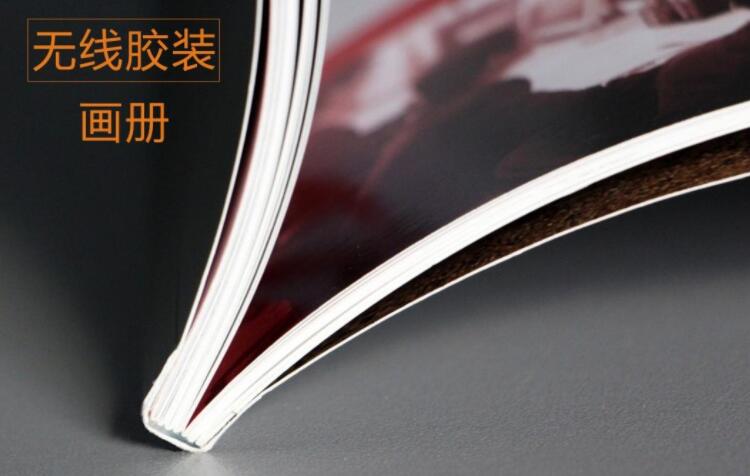

無線膠訂不用鐵絲，不用線，而是用膠粘合書芯，從出書到自動完成的裝訂方法。關于他的工藝流程長沙印刷廠為大家詳細介紹：
書本配頁后要進入膠包前的整理工作是無線膠訂全過程中不可忽視的一道工序。配頁后的本子如果在整理工序中未能整好就進入膠包，那么膠包后便會產生脫頁、散頁、空脊，皺脊等諸多種不良的質量問題。整理是將半成品書貼進行捆扎，將一定數量 的書貼本放在捆扎機上一，兩端用板快擋靠，開動捆扎機，將疏松的書貼本進行壓實后再用繩帶捆扎。為了使壓實后的脊背僵 硬整實，在壓實、捆扎后再用聚乙烯膠水在被捆扎的書背上涂刷一遍，待刷上的聚乙烯醇膠水干燥后將扎繩松開，而后將每本 疏理分開，轉入膠包。
無線膠訂中，銑背、打毛是關鍵的一道工序。銑背要根據紙頁的厚薄、折合的層數而定，一般要銑去1.4mm～3mm，打毛的深度 要求在 0.8mm～1.5mm。若銑背和打毛的深度不夠，必然影響膠的滲透，從而造成脫頁、散頁的質量缺陷。如果在膠包前的整理 工序中書貼未闖齊、捆扎不平、不壓實就轉入銑背，那么這種質量缺陷的半成品在膠包機中被書夾夾緊后必然是書背不平，銑 刀銑不到，書背打毛深度也不夠了，如上所述的膠不滲透、脫頁、散頁的質量缺陷則必然存在。所以，在膠包后的質量檢驗中 如果發現脫頁和散頁，在檢查銑背、打毛深度是否合適的同時，也要檢查進入膠包的配頁，捆扎、壓實等工序的半成品加工質 量情況。
膠訂上膠的部位在書脊和側邊，所用的熱熔膠也有區別，比如，書脊用的膜型號有H-970T，側邊用的膜型號有H-239T的，二者 性能也有差異，熱熔溫度不一樣，掌握適當與否對上膠、膠訂的質量至為重要，熔膠的溫度偏高會使熔膠的過稀而粘度不足， 熔膠溫度偏高會使膠過濃而無法滲透、流動，有的還會呈小粒狀塊附于脊面或側邊面上會使封皮皺折、空脊。值得一提的是， 目前，不同廠家生產的熱溶膠，其性能也不盡相同（我們從實際使用中有這樣的體會），以我廠使用過的熱熔膠熱熔的溫度為例 ，有的側邊膠溫度120℃，書脊膠熱熔溫度為135℃，也有的側邊膠熱熔溫度為180℃，書脊膠熱為200℃。所以，使用中要根據 材料的性能，掌握好合適的工藝參數，才能確保上膠質量。通常情況下，上膠后，側邊膠覆蓋的寬度以4mm~5mm為宜，書脊膠能 滲透、填滿銑溝。上膠不均勻，膠上太薄，以及封面覆合機托板沒有按規定更換（或高低位置適當調整）時，膠包后的書本都容 易產生空脊和皺背。這是膠包過程中必須注意控制和檢查的。
-
上一篇：凹印機印刷過程中的缺陷，如何解決
下一篇：彩色封套印刷市場的需求？
